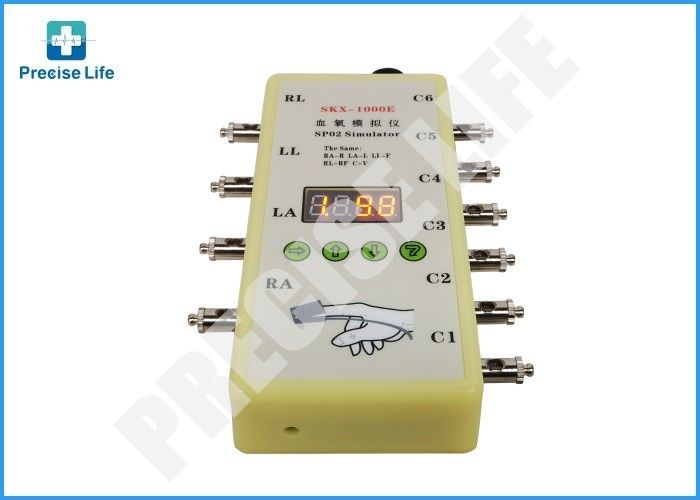

Simulateur médical d'ECG SpO2 avec 10 l'avance, équipement médical de simulation

Simulateur médical SpO2 avec fonction de simulateur ECG SpO2 simulateur avec 10 dérivations

Introduction de la fonction SpO2 :

Introduction de la fonction ECG :


Introduction du code de forme d'onde :

1. Valeurs de saturation en oxygène, réglage du taux de SpO2 du simulateur ;
2. Valeur de la fréquence du pouls, réglage de la valeur de la fréquence du pouls du simulateur ;
3. Sélection de la courbe de données de saturation en oxygène ;
4. Forme d'onde ECG normale, 12 dérivations de différentes plages et types de formes d'onde synchrones ;
5. Forme d'onde triangulaire plus-moins ;
6. Onde carrée, utilisée pour mesurer la vitesse de balayage ;
7. Onde sinusoïdale, mesure des caractéristiques d'amplitude-fréquence
8. Peut modifier l'amplitude de l'onde T, la valeur de la fréquence cardiaque, l'amplitude de l'onde R et la largeur de l'onde R de la forme d'onde QRS analogique ;
9. Simulation de la forme d'onde respiratoire ;
A. Réglage de l'amplitude du signal ;

Remarque :

1. Le simulateur générera automatiquement une valeur de 98 pour l'oxygène sanguin, 80 pour la fréquence du pouls, des données de courbe de paramètres d'oxygène sanguin,
et codera 4 formes d'onde ECG normales, et une fréquence respiratoire de 15 bpm pour la forme d'onde respiratoire.
2. La partie doigt d'imitation, contre la LED du capteur Spo2 ; et la partie doigt d'imitation, contre le PD du capteur SpO2 ; et assurez-vous
que la fenêtre de couleur blanche du doigt d'imitation soit alignée avec le PD du capteur SpO2, sinon les données seront invalides.
3. Le simulateur générera automatiquement une amplitude de dérivation II de 1 mV, et dans l'onde de détection de fréquence cardiaque, l'onde carrée, l'onde sinusoïdale,
l'onde QRS, toutes les amplitudes de la dérivation II sont de 1 mV.
4. Lorsque la batterie tombe en dessous d'une certaine valeur, le contenu de l'affichage numérique clignotera pour indiquer une batterie faible, et continuera ensuite
à fonctionner pendant environ quatre heures. Veuillez noter qu'à ce moment, l'amplitude de la forme d'onde ECG diminuera.
5. Connexion de la partie ECG à la machine ECG : RA-R (bras droit), LA-L (bras gauche), LL-F (jambe gauche), RL-RF (jambe droite), C1-C6 (dérivation thoracique).
6. Connexion de la partie ECG au moniteur patient : RA-bras droit (blanc), LA-bras gauche (noir), LL-jambe gauche (rouge), RL-jambe droite (vert), C1-C6 dérivation thoracique (marron).
7. Connexion ECG 3 dérivations : RA-bras droit (blanc), LA-bras gauche (noir), LL-jambe gauche (rouge).
8. Différentes identifications correspondent aux connexions : L-LA, R-RA, RF(N)-RL, F-LL, C-V.

Description des touches :

Il y a 4 touches, suivies des touches de sélection, de la touche d'augmentation, de la touche de diminution, de la touche Entrée, en plus d'un ensemble de combinaisons de touches

Touche de sélection :

Cette touche est utilisée pour sélectionner le paramètre que vous souhaitez modifier ; il y a 4 tubes LED pour afficher les quatre codes représentant ce qui est affiché,
La 1ère LED représente le code de forme d'onde, les LED 2-4 représentent le paramètre (2 est la valeur des centaines, 3 représente les dizaines, 4 représente les unités)

Touche d'augmentation :

Utilisez-la pour augmenter le paramètre

Touche de diminution :

Utilisez-la pour diminuer le paramètre

Touche Entrée :

Utilisez-la pour confirmer le paramètre que vous avez sélectionné

Touche de combinaison :

Appuyez simultanément sur la touche de sélection et la touche Entrée, relâchez la touche Entrée, relâchez la touche de sélection,

double-cliquez à nouveau sur la touche Entrée, la touche de combinaison a été sélectionnée avec succès, et elle affichera un contenu différent.

Les modes de fonctionnement de chaque code :

1. Valeur de l'oxygène sanguin :
1) La valeur de l'oxygène sanguin est réglée sur : 80 %, 85 %, 90 %, 98 %, ces 4 points de valeur de détection et de calibration, tolérance<=1 % ;
À 60 %, 65 %, 70 %, 75 %, ces 4 points de valeur de détection et de calibration, tolérance<2 % ;
2) Valeur initiale : 98 % ; Vous pouvez sélectionner et régler la valeur de l'oxygène sanguin directement avec les touches d'augmentation et de diminution.

2. Valeur de la fréquence du pouls :
1) La valeur de la fréquence du pouls est réglée sur : 30, 60, 80, 100, 120, 160, 180, 240 bpm, soit 8 points de test au total ;
2) Tolérance<=1 bpm ;
3) La valeur initiale est de 80 bpm. Vous pouvez sélectionner et régler la valeur de la fréquence du pouls directement avec les touches d'augmentation et de diminution.

3. Sélection de la courbe de données de forme d'onde :
Donnée 1 est la courbe BCI, donnée 2 est la courbe.

4. Forme d'onde ECG normale :
* Plage de réglage de la fréquence cardiaque : 10-200 bpm (Valeur initiale : 60 bpm)
* L'amplitude du signal est fixe
5. Forme d'onde triangulaire plus-moins
* Plage de fréquence : 10-300 bpm (Valeur initiale : 75 bpm)
* Plage d'amplitude : 0,1-4 Mv (10 : 0,1 mV, 400 : 4 mV)
* 2 modes, Mode 1 : forme d'onde positive ; mode II : forme d'onde négative ; utilisez les touches de combinaison pour choisir.

6. Onde carrée
* Plage de fréquence : 0,1 Hz-10 Hz (10 : 0,1 Hz, 100 : 10 Hz) ; (Valeur initiale : 1 Hz )
* Plage d'amplitude : 0,1-4 Mv (10 : 0,1 mV, 400 : 4 mV) ;
7. Onde sinusoïdale
* Plage de fréquence : 1-100 Hz (Valeur initiale : 25 Hz)
* Plage d'amplitude : 0,1-4 Mv (10 : 0,1 mV, 400 : 4 mV)

8. Forme d'onde QRS-T analogique :
Cette forme d'onde a 4 modes de fonctionnement,
Modèle 1 : l'amplitude de l'onde T peut être modifiée ;
Modèle 2 : réglage de la fréquence de la forme d'onde ;
Modèle 3 : réglage de l'amplitude de la forme d'onde QRS ;
Modèle 4 : réglage de la largeur de l'onde QRS ;

le mode de fonctionnement peut être modifié avec les touches de combinaison.
* Plage de réglage de l'amplitude de l'onde T : 0,1 mV-2 mV ; (Valeur initiale : 10)
* Plage de fréquence de la forme d'onde : 20-300 bpm ; (Valeur initiale : 75)
* Plage d'amplitude de la forme d'onde QRS : 0,1 mV-2 mV ; (Valeur initiale : 1 mV)
* Plage de largeur de l'onde QRS : 10 ms-150 ms ; (Valeur initiale : 80 ms)

9. Simulation de l'onde respiratoire :

* Plage de fréquence : 10-100 fois/min ; (Valeur initiale : 15 bpm)
* Remarque : la dérivation respiratoire est RA-LL, l'impédance de base est de 1k. Si la dérivation respiratoire du moniteur patient est une autre dérivation, veuillez régler le paramètre du moniteur ou modifier la façon de connecter la dérivation.

A. Réglage de l'amplitude du signal :
* Plage d'amplitude : 0,1 mV-4 mV (10 : 0,1 mV, 400 : 4 mV) ; (Valeur initiale : 100)
* Remarque : ce réglage d'amplitude affectera l'amplitude des formes d'onde 5, 6, 7.
